Molte volte capita di utilizzare dispositivi che sono alimentato attraverso l'uso di batterie, che per funzionare in modo corretto hanno bisogno di essere cariche. Se vogliamo misurare la carica delle batterie che abbiamo in casa, dobbiamo munirci di uno strumento chiamato multimetro o multitester oppure semplicemente chiamato tester. Può essere di due tipi analogico o digitale, nel nostro caso useremo un tester di tipo digitale.

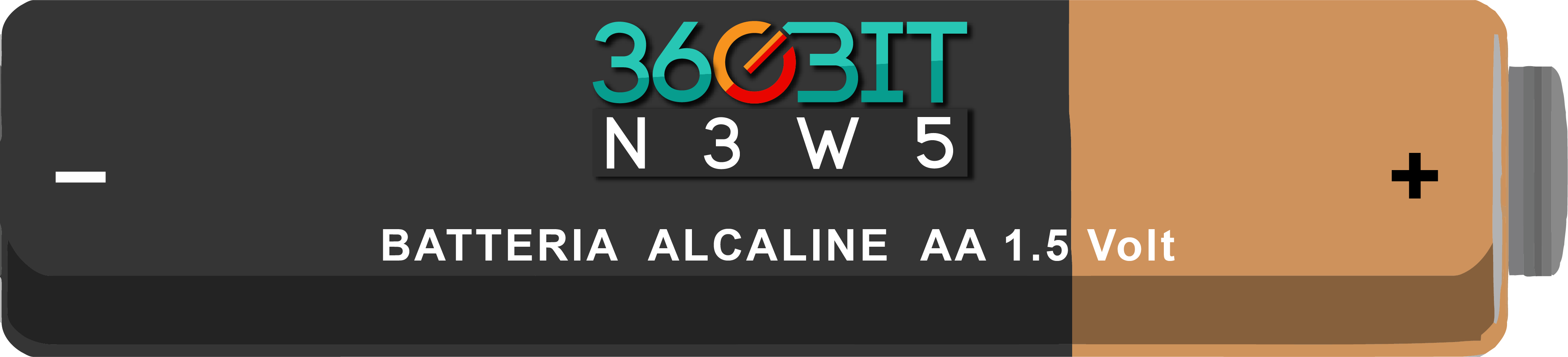

La misurazione di carica che andremo a fare è su una batteria stilo da 1.5 V corrente continua Vcc.
C'è una differenza tra corrente continua e corrente alternata.
La corrente continua è una tensione risultante stabile nel tempo, viene indicata con le lettere CC (continuous current) o DC (direct current) e la troviamo nelle batterie, mentre la corrente alternata oscilla tra un valore positivo ad un valore negativo e viene indicata con le lettere AC o CA (alternating current o current alternating) e la troviamo nella corrente di casa.

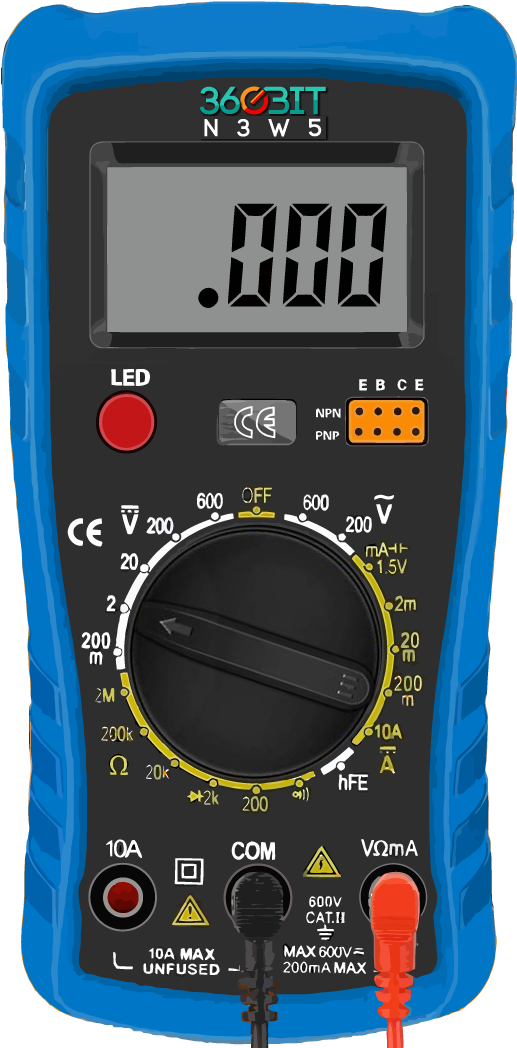

Muniti di batteria e tester andiamo a misurare la carica. Per prima cosa portiamo la rotella del selettore dallo stato OFF a 2Vcc visto che dobbiamo misurare una tensione di circa 1.5Vcc.
Se fosse stata una tensione maggiore di 2Vcc, ad esempio 12Vcc, avremmo posizionato il selettore su 20Vcc.
Successivamente, posizioniamo i puntali del tester ai poli della batteria:
- puntale ROSSO sul polo POSITIVO indicato con il simbolo più (+)
- puntale NERO sul polo NEGATIVO indicato col simbolo meno ( - )
Se la batteria è carica sul display del tester si visualizzerà una tensione di 1,50Vcc o appena superiore come nell'immagine.

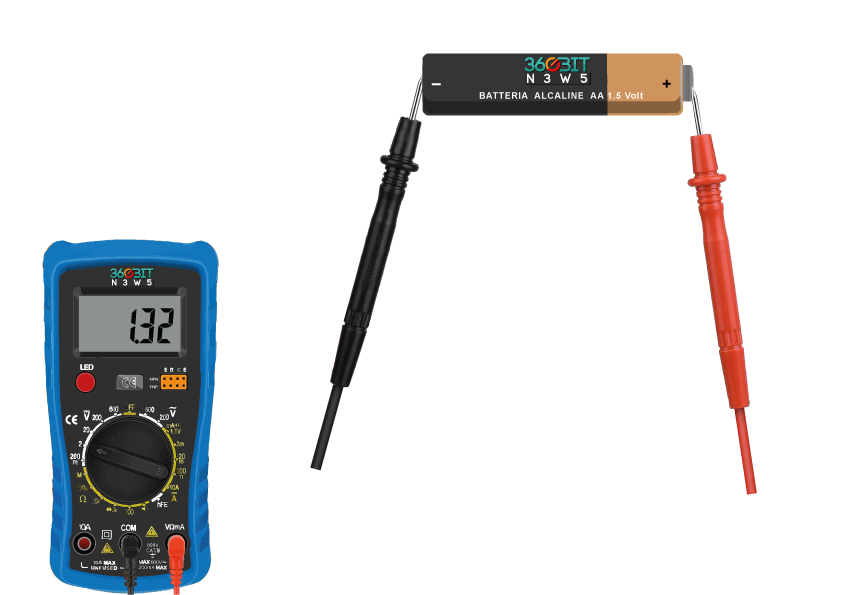

Al contrario, se la batteria fosse stata scarica, sul display avremmo visualizzato una tensione sotto l' 1,50Vcc (vedi immagine).
